一、Q647F氣動固定球閥概述
沃茈閥門（上海）有限公司生產銷售的Q647F氣動固定球閥，氣動球閥，球閥是雙向閥，流向無限制。中法蘭用螺柱連接，上下閥桿均設有滑動軸承，減少磨擦，使用操作省力、平穩。在正常情況下：壓力低時閥座密封依靠彈簧預緊力使閥座緊貼球體達到密封，壓力高時，在閥座上形成活塞效應，在上游介質壓力作用下，使閥座壓緊球體達到密封、氣動固定球閥，氣動球閥，球閥廣泛應用于過程控制系統實現開或關。
二、Q647F氣動固定球閥技術參數
| 閥類 | 傳動方式 | 連結形式 | 結構形式 | 密封面 | 公稱壓力 | 閥體材料 |
| 球閥 | 6-氣動 6s-氣動帶手動 | 4-法蘭式 | 固定球直通 | f-氟塑料 h-合金鋼 ppl | 1.6 2.5 4.0 6.4 | 按表內閥體 材料代號 |
| 公稱通徑dn（mm） | 50-500 | |||||
| 材料代號 | c | p | r | |||
| 主要零件 | 閥體 | wcb | zg1cr18ni9ti | zg1cr18ni12mo2ti | ||
| 球板 | 2cr13 | 1cr18ni9ti | 1cr18ni12moti | |||
| 閥桿 | 2cr13 | 1cr18ni9ti | 1cr18ni12moti | |||
| 密封圈 | 增強聚四氟乙烯 對位聚笨 | |||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||
| 適 用 工 況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | ||
| 適用溫度 | -28℃～300℃ | |||||
| 控制型式 | 雙作用/單作用 | |||||
| 作用型式 | 切斷/調節 | |||||
| 輸入信號 | 電信號：0～10ma、-4～10ma 氣信號20～100kpa | |||||
| 回信電壓 | ac220v/dc24v | |||||
| 工作介質 | 凈化壓縮壓氣 | |||||
| 執行器 | 型號 | gt系列、hy系列、aw系列、zsh系列等 | ||||
| 氣源壓力 | 0.4～0.7mpa | |||||

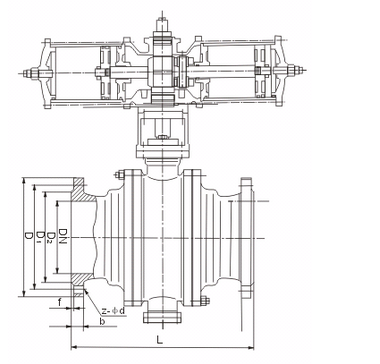

三、Q647F氣動固定球閥安裝尺寸表
公稱通徑dn（mm） | 尺 寸 | 執行器型號 | ||||||||||||||
1.6mpa | 2.5mpa | 4.0mpa | ||||||||||||||
l | d | d1 | b | z-φd | l | d | d1 | b | z-φd | l | d | d1 | b | z-φd | ||
50 | 203 | 160 | 125 | 16 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | 可選配gtd/gte、 |
65 | 222 | 180 | 146 | 18 | 4-18 | 241 | 180 | 145 | 22 | 8-18 | 241 | 180 | 145 | 22 | 8-18 | |
80 | 241 | 195 | 160 | 20 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | |
100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 305 | 230 | 190 | 24 | 8-23 | |
125 | 356 | 245 | 210 | 22 | 8-18 | 381 | 270 | 220 | 28 | 8-25 | 381 | 270 | 220 | 28 | 8-25 | |
150 | 394 | 280 | 240 | 24 | 8-23 | 403 | 300 | 250 | 30 | 8-25 | 403 | 300 | 250 | 30 | 8-25 | |
200 | 457 | 335 | 295 | 26 | 12-23 | 502 | 360 | 310 | 34 | 12-25 | 502 | 375 | 320 | 38 | 12-30 | |
250 | 533 | 405 | 355 | 30 | 12-25 | 586 | 425 | 370 | 36 | 12-30 |
|
|
|
|
| |
300 | 610 | 460 | 410 | 30 | 12-25 | 648 | 485 | 430 | 40 | 16-30 |
|
|
|
|
| |
350 | 686 | 520 | 470 | 34 | 16-25 | 762 | 550 | 490 | 44 | 16-34 |
|
|
|
|
| |
400 | 762 | 580 | 525 | 36 | 16-30 | 838 | 610 | 550 | 48 | 16-34 |
|
|
|
|
| |
450 | 864 | 640 | 585 | 40 | 20-30 | 914 | 660 | 600 | 50 | 20-34 |
|
|
|
|
| |
500 | 914 | 705 | 650 | 44 | 20-34 | 991 | 730 | 660 | 52 | 20-41 |
|
|
|
|
| |
一、Q647F氣動固定球閥 概述
沃茈閥門（上海）有限公司生產銷售的Q647氣動固定球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。
二、Q647F氣動固定球閥 主要零件材料
| 閥體 | 閥桿 | 閥球 | 密封面 | 墊片 | 填料 | 工作溫度 | 適用介質 |
| WCB | 1Cr13 | 1Cr13 | 1Cr13 司太立合金 本體材料 | 柔性石墨 不銹鋼加柔性石墨 08軟鋼 F304 F316 | 柔性石墨 編結石墨 | -29-425℃ | 水、蒸汽、油品 |
| WC6 | 15CrMo | 15CrMo | -29-425℃ | ||||
| WC9 | 25Cr2MoV | 25Cr2MoV | |||||
| LCB | 304 | 304 | -46-354℃ | ||||
| CF8 | 304 | 304 | -196-600℃ | 部分酸、堿 | |||
| CF3 | 304L | 304L | |||||
| CF8M | 316 | 316 | |||||
| 316L | 316L |
三、Q647F氣動固定球閥 主要外型尺寸
公稱通徑 | 尺 寸 | 執行器型號 | |||||||||||
1.6MPa | 2.5MPa | 4.0MPa | |||||||||||
L | D | D1 | z-φd | L | D | D1 | z-φd | L | D | D1 | z-φd | ||
50 | 203 | 160 | 125 | 4-18 | 216 | 160 | 125 | 4-18 | 216 | 160 | 125 | 4-18 | 可選配 |
65 | 222 | 180 | 146 | 4-18 | 241 | 180 | 145 | 8-18 | 241 | 180 | 145 | 8-18 | |
80 | 241 | 195 | 160 | 8-18 | 283 | 195 | 160 | 8-18 | 283 | 195 | 160 | 8-18 | |
100 | 305 | 215 | 180 | 8-18 | 305 | 230 | 190 | 8-23 | 305 | 230 | 190 | 8-23 | |
125 | 356 | 245 | 210 | 8-18 | 381 | 270 | 220 | 8-25 | 381 | 270 | 220 | 8-25 | |
150 | 394 | 280 | 240 | 8-23 | 403 | 300 | 250 | 8-25 | 403 | 300 | 250 | 8-25 | |
200 | 457 | 335 | 295 | 12-23 | 502 | 360 | 310 | 12-25 | 502 | 375 | 320 | 12-30 | |
250 | 533 | 405 | 355 | 12-25 | 586 | 425 | 370 | 12-30 | |||||
300 | 610 | 460 | 410 | 12-25 | 648 | 485 | 430 | 16-30 | |||||
350 | 686 | 520 | 470 | 16-25 | 762 | 550 | 490 | 16-34 | |||||
400 | 762 | 580 | 525 | 16-30 | 838 | 610 | 550 | 16-34 | |||||
450 | 864 | 640 | 585 | 20-30 | 914 | 660 | 600 | 20-34 | |||||
