一、WJ41德標波紋管截止閥產品概述：
沃茈閥門（上海）有限公司生產銷售的WJ41德標波紋管截止閥是公司國外技術，采用金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。
二、WJ41德標波紋管截止閥結構特點：
1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。
2、密封面堆焊co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長 3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀
| 驅動方式 | 手動 |
| 電動 | |
| 設計標準 | din3356 |
| 結構長度 | din3202 |
| 連接法蘭 | din2543-2545 |
| 試驗和檢驗 | din3230 |
三、WJ41德標波紋管截止閥產品性能規范：
| 公稱壓力 | 殼體試驗壓力 | 密封試驗壓力 | 適用溫度(℃) |
| 1.6 | 2.4 | 1.76 | ≤350℃ |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| 6.4 | 9.6 | 7.04 |
注：系列閥門連接法蘭可根據用戶要求設計制造
四、WJ41德標波紋管截止閥零件材料：
| 零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 |
| wcb | wcb | wcb | 13cr | 2cr13 | 2cr13 | 柔性石墨 |
| stl | ||||||
| 304 | cf8 | cf8 | 304 | 304 | 304 | 柔性石墨 |
| stl | ptfe | |||||
| 316 | cf8m | cf8m | 316 | 316 | 316 | 柔性石墨 |
| stl | ptfe | |||||
| 304l | cf3 | cf3 | 316 | 304l | 304l | 柔性石墨 |
| stl | ptfe | |||||
| 316l | cf3m | cf3m | 316 | 316l | 316l | 柔性石墨 |
| stl | ptfe |

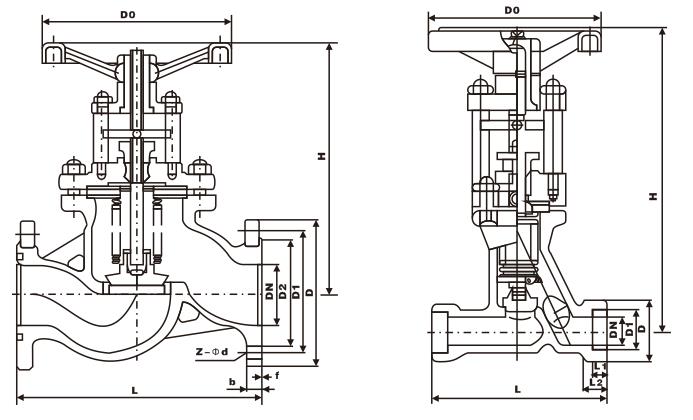

五、WJ41德標波紋管截止閥規格尺寸及重量：
| 型號 | wj41-16 | ||||||||||||||
| 壓力等級 | pn16 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| l | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| h | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 4 | 4.5 | 5 | 7 | 9 | 12.5 | 18 | 23 | 41 | 54 | 90 | 160 | 260 | 410 | 610 |
| 型號 | wj41-25 | ||||||||||||||
| 壓力等級 | pn25 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| l | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| h | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 450 |
| 重量 | 4 | 4.5 | 5 | 7 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 680 |
| 型號 | wj41-40 | ||||||||||||||
| 壓力等級 | pn40 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| l | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| h | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 4 | 4.5 | 5 | 8 | 10 | 13.5 | 20 | 25 | 45 | 60 | 98 | 171 | 340 | 580 | 780 |
一、WJ41德標波紋管截止閥產品概述：
沃茈閥門（上海）有限公司生產銷售的WJ41德標波紋管截止閥是公司引進國外技術，采用金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。
二、WJ41德標波紋管截止閥結構特點：
1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。
2、密封面堆焊co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長 3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀
| 驅動方式 | 手動 |
| 電動 | |
| 設計標準 | din3356 |
| 結構長度 | din3202 |
| 連接法蘭 | din2543-2545 |
| 試驗和檢驗 | din3230 |
三、WJ41德標波紋管截止閥產品性能規范：
| 公稱壓力 | 殼體試驗壓力 | 密封試驗壓力 | 適用溫度(℃) |
| 1.6 | 2.4 | 1.76 | ≤350℃ |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| 6.4 | 9.6 | 7.04 |
注：系列閥門連接法蘭可根據用戶要求設計制造
四、WJ41德標波紋管截止閥零件材料：
| 零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 |
| wcb | wcb | wcb | 13cr | 2cr13 | 2cr13 | 柔性石墨 |
| stl | ||||||
| 304 | cf8 | cf8 | 304 | 304 | 304 | 柔性石墨 |
| stl | ptfe | |||||
| 316 | cf8m | cf8m | 316 | 316 | 316 | 柔性石墨 |
| stl | ptfe | |||||
| 304l | cf3 | cf3 | 316 | 304l | 304l | 柔性石墨 |
| stl | ptfe | |||||
| 316l | cf3m | cf3m | 316 | 316l | 316l | 柔性石墨 |
| stl | ptfe |
五、WJ41德標波紋管截止閥規格尺寸及重量：
| 型號 | wj41-16 | ||||||||||||||
| 壓力等級 | pn16 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| l | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| h | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 4 | 4.5 | 5 | 7 | 9 | 12.5 | 18 | 23 | 41 | 54 | 90 | 160 | 260 | 410 | 610 |
| 型號 | wj41-25 | ||||||||||||||
| 壓力等級 | pn25 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| l | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| h | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 450 |
| 重量 | 4 | 4.5 | 5 | 7 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 680 |
| 型號 | wj41-40 | ||||||||||||||
| 壓力等級 | pn40 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| l | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| h | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 4 | 4.5 | 5 | 8 | 10 | 13.5 | 20 | 25 | 45 | 60 | 98 | 171 | 340 | 580 | 780 |
