一、Z41W美標閘閥概述：
沃茈閥門（上海）有限公司生產銷售的Z41W美標不銹鋼閘閥適用于ansi class150～900、pn2.0～16.0mpa、jis10～20k，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。
二、Z41W美標不銹鋼閘閥結構特點：
①產品設計制造符合國外先進標準要求，密封可靠，性能優良。 ②結構設計緊湊合理，造型美觀。 ③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。 ④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。 ⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
三、Z41W美標不銹鋼閘閥主要零部件材質：
| 零件名稱 | cf8 | cf3 | cf8m | cf3m |
| 閥體/閥蓋 | cf8 | cf3 | cf8m | cf3m |
| 閘板 | cf8 | cf3 | cf8m | cf3m |
| 閥桿 | f304 | f304l | f316 | f316l |
| 填料 | ptfe編織 | ptfe編織 | ptfe編織 | ptfe編織 |
| 墊片 | ptfe+304 | ptfe+304l | ptfe+316 | ptfe+316l |
| 壓蓋 | cf8 | cf3 | cf8m | cf3m |
| 填料壓環 | 304 | 304l | 316 | |
| 螺栓 |

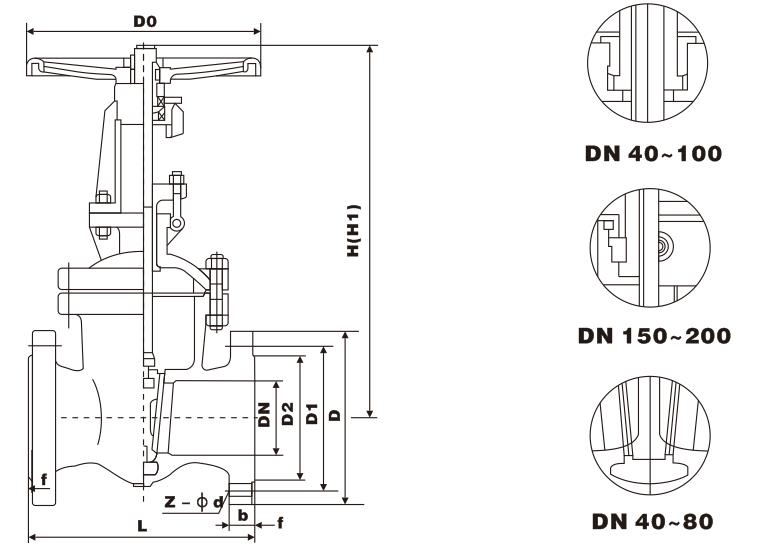

四、Z41W美標不銹鋼閘閥主要外形及連接尺寸：
型號 | 規格 | 尺寸 | ||||||||
| inch | dn | l | d | d1 | d2 | b | z-φd | h | d0 | |
z41w-150lb | 1/2" | 15 | 108 | 89 | 60.5 | 35 | 12 | 4-φ15 | 155 | 120 |
| 3/4" | 20 | 117 | 98 | 70 | 43 | 12 | 4-φ15 | 160 | 120 | |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 4-φ15 | 200 | 140 | |
| 11/4" | 32 | 140 | 117 | 89 | 64 | 13 | 4-φ15 | 245 | 160 | |
| 11/2" | 40 | 165 | 127 | 98.5 | 73 | 15 | 4-φ15 | 285 | 180 | |
| 2" | 50 | 178 | 152 | 120.5 | 92 | 16 | 4-φ19 | 315 | 200 | |
| 21/2" | 65 | 190 | 178 | 139.5 | 105 | 18 | 4-φ19 | 375 | 220 | |
| 3" | 80 | 203 | 190 | 152.5 | 127 | 19 | 4-φ19 | 400 | 240 | |
| 4" | 100 | 229 | 229 | 190.5 | 157 | 24 | 8-φ19 | 460 | 280 | |
| 5" | 125 | 254 | 254 | 216 | 186 | 24 | 8-φ22 | 540 | 300 | |
| 6" | 150 | 267 | 279 | 241.5 | 216 | 26 | 8-φ22 | 620 | 320 | |
| 8" | 200 | 292 | 343 | 298.5 | 270 | 29 | 8-φ22 | 800 | 400 | |
| 10" | 250 | 330 | 406 | 362 | 324 | 31 | 12-φ25 | 850 | 450 | |
| 12" | 300 | 356 | 483 | 432 | 381 | 32 | 12-φ25 | 1000 | 500 | |
| 14" | 350 | 381 | 533 | 476 | 413 | 35 | 12-φ29 | 1300 | 600 | |
| 16" | 400 | 406 | 597 | 540 | 470 | 37 | 16-φ29 | 1400 | 600 | |
| 18" | 450 | 432 | 635 | 578 | 533 | 40 | 16-φ32 | 1600 | 650 | |
| 20" | 500 | 457 | 698 | 635 | 584 | 43 | 20-φ32 | 1850 | 650 | |
| 24" | 600 | 508 | 813 | 749.5 | 692 | 48 | 20-φ35 | 2200 | 700 | |
