一、ZSQ型氣動活塞式切斷閥產品概述：

沃茈閥門（上海）有限公司生產銷售的ZSQ型氣動活塞式切斷閥，是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品 具有操作力大，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過 程自動控制與遠程控制系統中。

二、ZSQ型氣動活塞式切斷閥產品特點：

1、切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
3、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4、平衡型閥內件，提高了切斷閥的許用壓差。
5、波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
6、活塞式執行機構，操作力大，使用壓差大。

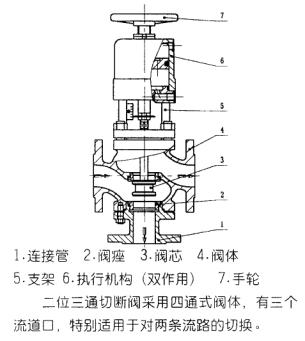

三、ZSQ型氣動活塞式切斷閥零件資料:

zsq型由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節機構的型式，氣動活塞式切斷閥可分為直通單座切斷閥 (zsqp型)、直通套筒切斷閥(zsqm型)、二位三通切斷閥(zsqn型)三種型式。氣動活塞式執行機構有單作用(彈簧復位)和雙作用(雙進氣)二 種。采用單作用執行機構，整機作用方式可分為氣關式(水平管路接通)和氣開式(水平管路斷開)。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用 于不同的溫度及壓力。 當信號壓力為零，由于彈簧(單作用僅有)的預緊力，使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4～0.6mpa)時，活塞 上產生推力，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥，使活 塞式切斷閥控制更加方便、簡捷。

四、ZSQ型氣動活塞式切斷閥技術參數：

1)本產品性能指標貫徹gb/t4213-92；
2)表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；
3)表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差.

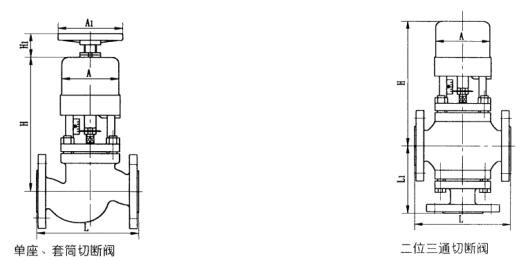

五、ZSQ型氣動活塞式切斷閥規格重量：

六、ZSQ型氣動活塞式切斷閥連接標準：

·法蘭標準：鑄鐵法蘭 gb4216-84 鑄鋼法蘭 gb9113-88、jb/t79—94
·法蘭密封面型式：pn16為凸面 pn40、64為凹凸面，閥體為凹面
·結構長度：gb12221-89
·執行機構信號接口：m10x1
*閥體法蘭及法蘭端面距可按用戶指定的標準制造。
如：ansi、jis、din等標準
