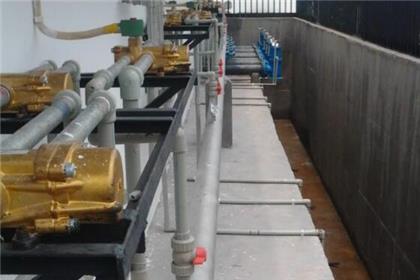

閥門與管道或設備的連接方式是否正確，將直接影響管道閥門跑、冒、滴、漏的概率。閥門常見的連接方式有法蘭連接、卡箍連接、對焊連接、螺紋連接、套圈連接、卡箍連接和自封連接。

法蘭連接

法蘭連接是指閥體兩端有法蘭，與管道上的法蘭相對應，法蘭用螺栓固定在管道內。法蘭連接是閥門中最常用的連接形式。法蘭可分為凸面(RF)、平面(FF)和凸凹面(MF)。根據結合面的形狀，可分為以下幾種:

(1)光滑型:用于低壓閥門。加工方便；

(2)凹凸型:工作壓力高，可使用中硬墊圈；

(3)榫槽式:可采用塑性變形大的墊片，廣泛應用于腐蝕性介質中，密封效果好；

(4)梯形槽式:橢圓形金屬環用于工作壓力≥ 64kg/cm2的閥門或高溫閥門的墊片；

(5)透鏡型:墊圈呈透鏡狀，由金屬制成。用于工作壓力≥ 100kg/cm2的高壓閥門，或高溫閥門；

(6)O型圈型:這是一種比較新的法蘭連接形式。它是隨著各種橡膠O型圈的出現而發展起來的，其密封效果比普通平墊圈更可靠。

夾鉗連接

閥門安裝在兩個法蘭之間，閥體通常有定位孔，便于安裝定位。閥門和兩個管道通過螺栓直接夾緊在一起。

焊接節點

(1)對焊連接:閥體兩端按對焊要求加工成對焊坡口，與管道的焊接坡口相對應，通過焊接固定在管道上。

(2)承插焊接連接:閥體兩端按承插焊接要求加工，通過承插焊接與管道連接。

螺紋連接

螺紋連接是一種簡單的連接方式，常用于小型閥門。閥體按各螺紋的標準加工，有內螺紋和外螺紋兩種。對應于流水線上線程。有兩種螺紋連接:

(1)直接密封:內外螺紋直接起密封作用。為了保證接頭不漏，經常用鉛油、麻、聚四氟乙烯帶填充；其中聚四氟乙烯帶應用廣泛；這種材料具有良好的耐腐蝕性能，優異的密封效果，使用和儲存方便。拆的時候可以完全拆下來，因?yàn)槭遣毁N膜，比鉛油和線麻要好得多。

(2)間接密封:螺紋擰緊的力傳遞到兩個平面之間的墊片上，使墊片起密封作用。

常用的螺紋有五類:

(1)公制普通螺紋；

(2)英語普通螺紋；

(3)螺紋密封管螺紋；

(4)無螺紋密封管螺紋；

(5)美國標準管螺紋。

大致介紹如下:

①國際標準ISO228/1和DIN259，為內外平行螺紋，代號G或PF (BSP。f)；

②德國標準ISO7/1、DIN2999、BS21，為錐形外齒、平行內齒，代號BSP。p或RP/PS；

③英國標準ISO7/1，BS21，內外錐螺紋，代碼PT或BSP。Tr或RC；

④美標ANSI B21，內外錐螺紋，代號NPT G(PF)，RP(PS)，Rc(PT)都是55牙角，NPT牙角是60 BSP。f，BSP。p和BSP。Tr統稱為BSP齒。

美標管螺紋有五種:通用錐管螺紋NPT，管接頭用直管螺紋NPSC，導桿連接用錐管螺紋NPTR，機械連接用直管螺紋NPSM(自由配合機械連接)和NPSL(帶鎖緊螺母的松配合機械連接)。屬于無螺紋密封管的螺紋(n:美國國家標準；p:管道；t:錐度)

夾鉗連接

卡套連接在國內是近幾年才發展起來的。它的連接和密封原理是當螺母擰緊時，夾緊套受壓，使其邊緣咬入管道外壁，夾緊套的外錐面在壓力下與接頭的內錐面緊密連接，從而可靠地防止泄漏。例如儀器閥門。這種連接形式的優點是:

(1)體積小，重量輕，結構簡單，易于拆卸；

(2)連接牢固，適用范圍廣，耐高壓(1000kg/cm2)，耐高溫(650℃)，耐沖擊振動；

(3)可選擇多種材料，適合防腐；

(4)對加工精度的要求不高；

(5)便于高空安裝。

目前，國內一些小口徑閥門產品已經采用了卡套式連接。

夾鉗連接

這是一種快速連接方法，只需要兩個螺栓，適用于經常拆卸的低壓閥門。例如衛生閥門。

自緊連接

以上所有連接形式都是利用外力抵消介質的壓力來密封的。下面介紹中壓自緊的連接形式。

它的密封圈安裝在內錐體上，與介質的對面成一定角度。介質壓力傳遞到內錐體，然后傳遞到密封圈。在有一定角度的圓錐體上，產生兩個分力，一個平行于閥體中心線，一個壓向閥體內壁。這個后分量就是自緊力。介質壓力越大，自緊力越大。因此，這種連接適用于高壓閥。

與法蘭連接相比，節省了大量的材料和人力，但也需要一定的預緊力，以便在閥內壓力不高的情況下能可靠地使用。用自密封原理制造的閥門一般都是高壓閥門。

閥門的連接形式有很多種，比如一些不需要拆卸的小閥門用管子焊接；一些非金屬閥門采用承插連接等。用戶應根據情況處理閥門。

注意:

(1)所有的連接方式都必須參考相應的標準，要清楚了解用戶要求的標準，避免所選閥門無法安裝。

(2)一般大口徑管道與閥門連接采用法蘭式，小口徑管道與閥門連接采用螺紋式。
