沃茈閥門（上海）有限公司生產銷售的 G6K41J常閉式氣動隔膜閥閥體采用鑄鋼或不銹鋼為材質，采用四氟或其他橡膠為膜片，閥體和膜片的緊密配合提供閥體密封和閥座密封，確保了管道內部和外部環境完全隔絕。
一、G6K41J常閉式氣動隔膜閥產品概述：
G6K41J常閉式氣動隔膜閥是由氣缸和隔膜閥組成，用氣動執行器來帶動隔膜閥的開關，從而達到管道中的介質截斷功能和接通，在化工、制酸、制堿、冶煉、稀土、農藥等行業生產系統中應用較為廣泛。分成常開、常閉和往復式三種，可根據用戶的要求在氣缸上加上手動操作。
二、G6K41J常閉式氣動隔膜閥工作原理： G6K41J常閉式氣動隔膜閥通氣打開斷氣關閉，開啟和關閉是由氣動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。
三、G6K41J常閉式氣動隔膜閥產品特點：
1、隔膜可更換，維護費用低。
2、沒有填料函，因此沒有外漏。
3、流線型的流道，使得壓力損失小。
4、彈性密封的開閉件，確保沒有內漏。
5、流體通道是直的，因此流體損失更小，磨損更小。
6、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕。
7、由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
8、視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
四、G6K41J常閉式氣動隔膜閥性能規范：
型號 | 公稱壓力pn（mpa） | 試驗壓力ps（mpa） | 適用介質 | 工作溫度（℃） | |
殼體試驗 | 密封試驗 | ||||
g6b41j | 0．6 | 0．9 | 0．66 | w．非腐蝕性流體 | ≤100 |
g6b41j | 0．4 | 0．6 | 0．44 | ||
G6K41J常閉式氣動隔膜閥主要零件材質：
零件名稱 | 閥體 | 閥瓣、閥蓋 | 氣缸、氣缸蓋 | 螺桿、閥桿、活塞 | 隔膜 |
材料 | ht200襯氟塑料、襯橡膠 | ht200 | ht200 | 35 | 氟丁橡膠、氟塑料 |

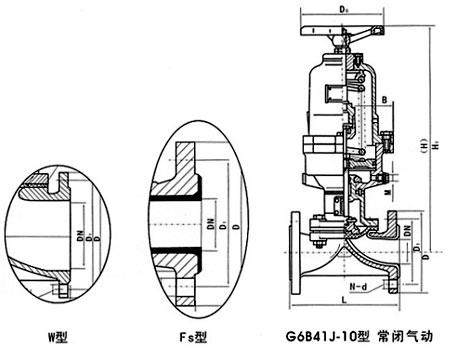

G6K41J常閉式氣動隔膜閥外形連接尺寸及重量：
型號 | 公稱通徑dn（㎜） | 尺寸 | 氣動裝置（㎜） | 質量 | ||||||
l | d1 | d | n-d | h1 | d0 | 耗氣量㎝2 | 氣源壓力mpa | |||
g6b41j | 25 | 145 | 85 | 115 | 4-13.5 | 296 | 120 | 2.395×102 | 0.4 | 8 |
32 | 160 | 100 | 140 | 4-17.5 | 398 | 140 | 6.082×102 | 0.4 | 15 | |
40 | 180 | 110 | 150 | 4-17.5 | 406 | 140 | 6.082×102 | 0.4 | 17 | |
50 | 210 | 125 | 165 | 4-17.5 | 464 | 160 | 1.235×102 | 0.4-0.5 | 26 | |
65 | 250 | 145 | 180 | 4-17.5 | - | 160 | 3.725×103 | 0.4-0.5 | 32 | |
80 | 300 | 160 | 200 | 4-17.5 | 645 | 200 | 3.725×103 | 0.4-0.5 | 56 | |
100 | 350 | 180 | 220 | 8-17.5 | 665 | 240 | 9.458×103 | 0.4-0.5 | 100 | |
125 | 400 | 210 | 250 | 8-17.5 | 832 | 320 | 1.409×104 | 0.4-0.5 | 170 | |
150 | 460 | 240 | 285 | 8-22 | 933 | 320 | 2.868×104 | 0.5 | 323 | |
g6b41j | 200 | 570 | 295 | 340 | 8-22 | 1275 | 400 | 4.619×104 | 0.5 | 386 |
