一、J41Y國標法蘭鍛鋼截止閥產品概述:
沃茈閥門（上海）有限公司生產銷售的J41Y國標法蘭鍛鋼截止閥整體法蘭閥門有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
二、J41Y國標法蘭鍛鋼截止閥特點及優點:
1、該產品嚴格按api602、bs 5352標準設計制造，閥瓣沿著中心定位作升降運動，(襯套采用耐磨性能好，摩擦系數小的特殊材料制作)，動作靈活可靠，密封性能優良。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。 2、手輪采用可鍛鑄鐵鍛造，造型配合手握，適當增加摩擦力，方便開啟。并示有明顯的"開"、"關"標記。較大口徑、較高壓力的可選用撞擊式手輪。 3、閥桿螺母采用高鎳球鐵， "t"形螺紋與閥桿配合傳遞力矩。閥蓋上填料壓蓋和壓套分體設計，保證閥桿的同心度。合理的填料函確保閥門沒有外漏。符合環保要求。 4、閥蓋設有上密封座。符合美國石油協會api和英國bs標準的要求。
三、J41Y國標法蘭鍛鋼截止閥設計與制造標準：
設計與制造：jb/t1751 、gb/t12235 結構長度：gb/t12235 法蘭尺寸：jb/t79、gb/t9113 螺紋連接尺寸：gb/t7306 對焊連接尺寸: gb/t12224 壓力溫度：gb/t9131 檢驗與試驗：jb/t9092、gb/t13927
四、J41Y國標法蘭鍛鋼截止閥的材料明細表：
序號 | 零件名稱 | 碳鋼系列 | 合金鋼系列 | 不銹鋼系列 | |
astm/asme | |||||
1 | 閥體/body | a105 | a182f22 | a182f304(l) | a182f316(l) |
2 | 閥瓣/disc | a182/f430 & 410 | a182/f304 | a182f/304(l) | a182/f316(l) |
3 | 閥桿/stem | a182/f6a | a182/f304 | a182/f304(l) | a182/f316(l) |
4 | 密封墊片/gasket | 304+夾柔性石墨 | 304+夾柔性石墨 | 316+夾柔性石墨/ptfe | 316+夾柔性石墨/ptfe |
5 | 閥蓋/bonnet | a105 | a182/f304 | a182/f304(l) | a182/f316(l) |
6 | 螺柱/stud | a193/b7 | a193/b16 | a193/b8 | a193/b8m |
7 | 銷軸/pin | a276/420 | a276/304 | ||
8 | 填料壓套/packing bushing | a276/410 | a182/f304(l) | a182/f316(l) | |
9 | 填料壓板/gland | a105 | a182/f11 | a182/f304(l) | a182/f316(l) |
10 | 活結螺栓/eyebolt | a193/b7 | a193/b16 | a193/b8 | a193/b8m |
11 | 螺母/eyebolt nut | a194/2h | a194/4 | a194/8 | a194/8m |
12 | 閥桿螺母/stem nut | a276/410 | |||
13 | 手輪螺母/ handwheel nut | a194/2h | a194/4 | a194/8 | a194/8m |
14 | 銘牌/ nameplate | ss 304 | 17 | 銘牌/ nameplate | ss 304 |
15 | 手輪/handwheel | a197 | |||
16 | 填料/packing | 柔性石墨 | |||
17 | 銘牌/ nameplate | ss 304 | |||
適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | ||
注:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定

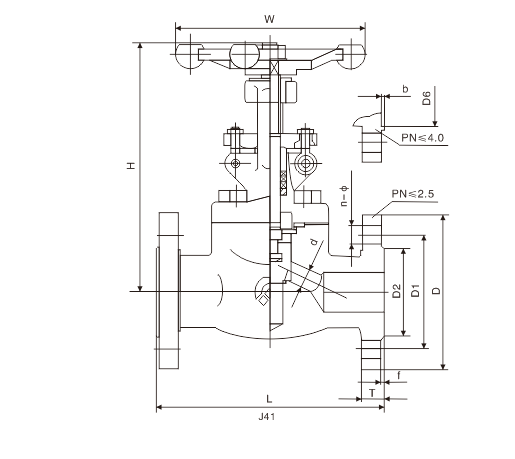

五、J41Y國標法蘭鍛鋼截止閥尺寸和重量：
| pn（mpa) | dn(mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| 1.6 | d（縮徑） | 10 | 13 | 19.1 | 24 | 31.8 | 38.1 | 48.5 |
| 2.5 | ||||||||
| 4.0 | ||||||||
| 6.4 | ||||||||
| 10.0 | ||||||||
| 1.6 | l | 130 | 150 | 160 | 190 | 200 | 230 | 290 |
| 2.5 | ||||||||
| 4.0 | ||||||||
| 6.4 | 170 | 190 | 210 | 230 | 260 | 300 | 340 | |
| 10.0 | ||||||||
| 1.6 | h（開啟） | 158 | 163 | 193 | 250 | 250 | 291 | 350 |
| 2.5 | ||||||||
| 4.0 | ||||||||
| 6.4 | ||||||||
| 10.0 | ||||||||
| 1.6 | w | 100 | 100 | 125 | 160 | 160 | 180 | 240 |
| 2.5 | ||||||||
| 4.0 | ||||||||
| 6.4 | ||||||||
| 10.0 | ||||||||
| 1.6 | wt（kg） | 3.8 | 4.5 | 5.6 | 6.3 | 9.1 | 13.7 | 24.5 |
| 2.5 | 4.0 | 4.7 | 5.8 | 6.5 | 10.7 | 15.3 | 26.2 | |
| 4.0 | 4.3 | 5.0 | 6.3 | 7.0 | 12.3 | 18.8 | 27.7 | |
| 6.4 | 4.8 | 5.6 | 8.0 | 9.4 | 13.7 | 23.7 | 32.0 | |
| 10.0 | 5.4 | 6.6 | 9.8 | 10.5 | 18.6 | 27.6 | 35.0 |
